Mô tả :

Thiết bị thí nghiệm xuyên tĩnh CPT dùng để thực hiện thí nghiệm xuyên tĩnh. Xuyên tĩnh là phương pháp xuyên hiệu quả nhất được sử dụng để nghiên cứu đất nền ở trạng thái tự nhiên. Các thông tin thu nhận được từ xuyên tĩnh rất phong phú và đạt độ chính xác cao. Phương pháp xuyên tĩnh cho phép giải quyết tốt các nhiệm vụ địa chất công trình sau:

Phân chia chi tiết địa tầng thành các lớp đất có chất lượng xây dựng khác nhau, đánh giá được mức độ đồng nhất của đất nền;
Đánh giá được độ chặt của đất loại cát, trạng thái của đất loại sét;
Xác định được một số đặc trưng về độ bền và biến dạng của đất nền;
Cho phép xác định được chiều sâu lớp đặt mũi cọc. Tài liệu xuyên tĩnh thường được sử dụng để tính toán sức chịu tải của cọc.

Vận chuyển nhanh chóng

Giao hàng ngay sau khi đặt hàng (áp dụng với Hà Nội & HCM)

Đổi trả trong 3 ngày, thủ tục đơn giản

Nhà cung cấp xuất hóa đơn cho sản phẩm này

Thông tin sản phẩm

Bộ thí nghiệm xuyên tĩnh CPT gồm các bộ phận chủ yếu sau:

Mũi xuyên

Là bộ phận trực tiếp xuyên vào đất được cấu tạo với phần đầu là mũi côn có góc đỉnh 60^o. Đường kính đáy mũi là 35.7 mm, diện tích tiết diện ngang là 10 cm². Mũi xuyên được ấn vào trong đất cùng với cần xuyên. Việc đo sức kháng xuyên đầu mũi và ma sát bên được tiến hành liên tục và đồng thời. Mũi xuyên thường được gắn cảm biến, các thông tin về sức kháng xuyên, ma sát thành, lực ấn được chuyển thành tín hiệu điện và truyền qua cáp đặt trong cần xuyên về bộ phận đo ghi.

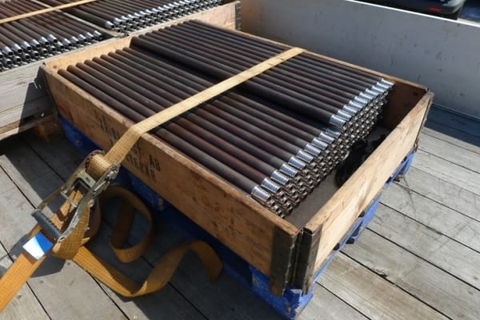

Cần xuyên

Cần xuyên là bộ phận truyền lực đến mũi xuyên để đưa mũi xuyên vào đất. Cần xuyên thường có đường kính bằng đường kính mũi xuyên, dài 1000 mm, được cấu tạo bằng thép đặc biệt, bên trong rỗng để luồn dây cáp tín hiệu qua.

Hệ thống truyền lực

Dùng bơm thuỷ lực, pittong để ấn mũi xuyên và cần xuyên xuống đất.

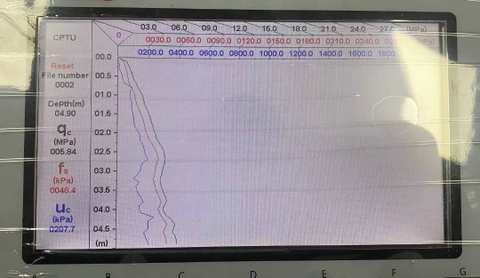

Hệ thống Interface gồm có các module điều khiển, màn hình hiển thị,…

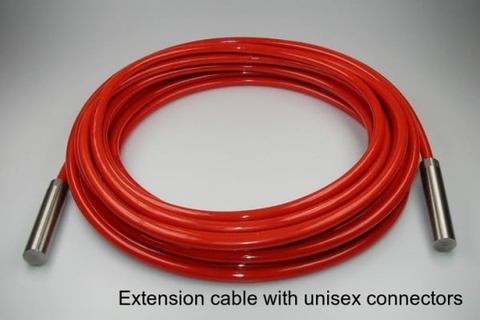

Cáp tín hiệu.

Hệ thống đối tải

Thí nghiệm xuyên tĩnh_ các thông số cần xác định:

Sức kháng xuyên đầu mũi (Cone Resistance) q_c: Là sức kháng xuyên của đất tác dụng lên mũi xuyên, được xác định bằng tỷ số giữa lực tác dụng lên mũi côn và diện tích tiết diện đáy mũi

q_c = Q_c/F_c

Trong đó:

q_c: Sức kháng xuyên đơn vị, kG/cm²

Q_c: Lực tác dụng lên đáy mũi xuyên, kG

F_c: Diện tích tiết diện đáy mũi xuyên, cm²

Ma sát thành đơn vị (Sleeve Friction) f_s: Là sức kháng của đất tác dụng lên bề mặt của ống đo ma sát, được xác định bằng tỷ số giữa lực tác dụng lên bề mặt ống đo ma sát Qs và diện tích bề mặt ống đo Fs.

f_s = Q_s/F_s

Trong đó:

f_s: Ma sát thành đơn vị, kG/cm²

Q_s: Lực tác dụng lên ống đo ma sát, kG

F_s: Diện tích bề mặt ống đo ma sát, cm²

Sức kháng xuyên tổng: Là tổng lực tác dụng lên mũi côn và lực tác dụng lên ống đo ma sát.

Q_t = Q_c + Q_s

Trong đó:

Q_t: Sức kháng xuyên tổng, kG

Q_c: Lực tác dụng lên đáy mũi xuyên, kG

Q_s: Lực tác dụng lên ống đo ma sát, kG

Tỷ sức kháng xuyên F_r: Là tỷ số giữa ma sát thành đơn vị f_s và sức kháng xuyên đầu mũi q_c.

F_r = f_s/q_c

Ngoài ra còn có thêm thông số đo áp lực nước lỗ rỗng u (kPa), đo mức độ tiêu tán áp lực nước lỗ rỗng.

Kết quả thí nghiệm xuyên tĩnh có ý nghĩa để: phân loại đất, đánh giá độ chặt của đất loại cát, trạng thái của đất loại sét và một số đặc trưng cơ lý của đất nền:

Phân loại đất theo F_r.
